Complementos




Complemento Saint-Gobain para la Verificación del CTE (sgCONECTA)



Descargar

(nueva versión: 24/03/2023)



www.isover.es

www.placo.es







Novedad version V2.3.9.0.

Desde esta versión la verificación de las condensaciones intersticiales, se realiza con el método UNE-EN ISO 13788:2016. Para el análisis de las condensaciones se muestran las gráficas con la cantidad acumulada de vapor condensado en cada intersticio.

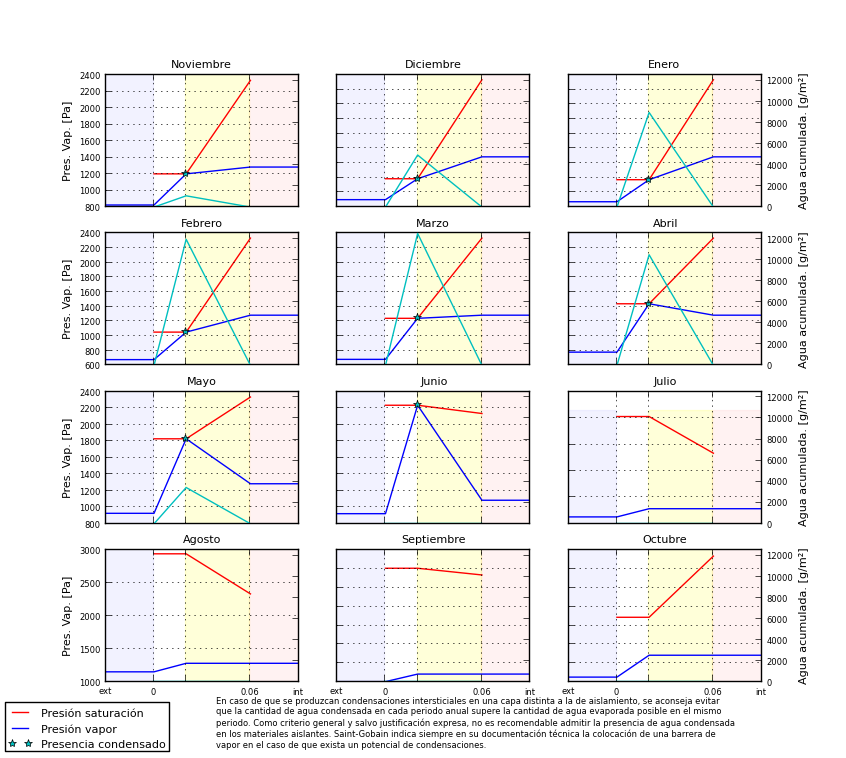

Por ejemplo, la siguiente gráfica muestra que a partir de noviembre, se produce condensación entre la primera capa y el aislamiento (indicado en amarillo). La cantidad condensada va aumentando hasta llegar a Marzo con un máxima de alrededor 12000 gr/m².  A partir de Abril, la cantidad acumulada va disminuyendo hasta secarse por completo en junio:

Novedad version V2.3.8.0.

Se permite introducir, de forma manual, el valor de la tasa de cambio de aire (estimado o medido con un ensayo de puerta soplante) para justificar el parámetro de la relación de cambio de aire para aquellos casos en los que la fórmula indicada en el CTE-HE da no cumplimiento.

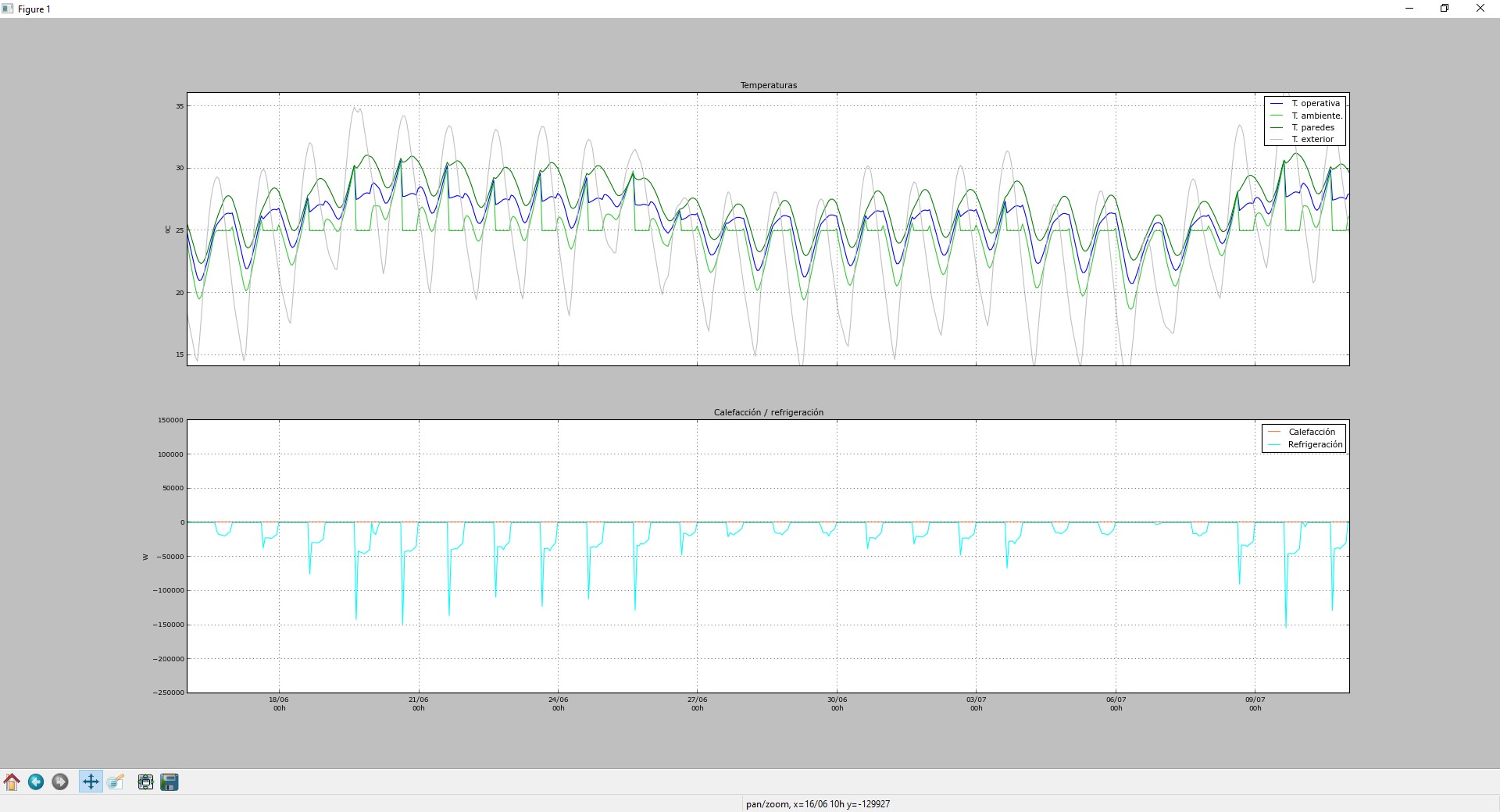

Resultados horarios.

El complemento de verificación del CTE-HE implementa ahora el método horario de la norma UNE ISO 52016. Esto permite obtener resultados horarios, además de los que ya se obtenían.




Verificación CTE - HE 2013

Si necesitáis verificar con la versión del 2013, os la podéis descargar desde:

http://www.efinovatic.es/descargas/Isover/setupComplementoIsoveriConecta2.3.5.exe



Si queréis tener las dos versiones, podéis hacer lo siguiente:

Instala la del 2013 y renombra el archivo de:
C:\Program Files (x86)\CEXv2.3\Plugins\Isover Comprobacion CTE.pyc

a

C:\Program Files (x86)\CEXv2.3\Plugins\Isover Comprobacion CTE 2013.pyc



después instala el del 2019.

SAINT-GOBAIN ISOVER y SAINT-GOBAIN PLACO lanzan una actualización del complemento que facilita el análisis de la comprobación de los requisitos del Código Técnico de la Edificación (CTE) en su documento básico de Ahorro de Energía (DB HE), para los usuarios de CE3X llamado sgConecta, que permite la conexión entre los requisitos derivados de la calificación energética de edificios con los requisitos derivados del Código Técnico de la Edificación (CTE) a través de CE3X.





El complemento de ISOVER y Placo , se integra totalmente en CE3X y permite analizar las exigencias básicas correspondientes al Documento Básico de Ahorro de Energía (DB HE0 y HE1) del Código Técnico de la Edificación (CTE) y además genera un informe con toda la información.

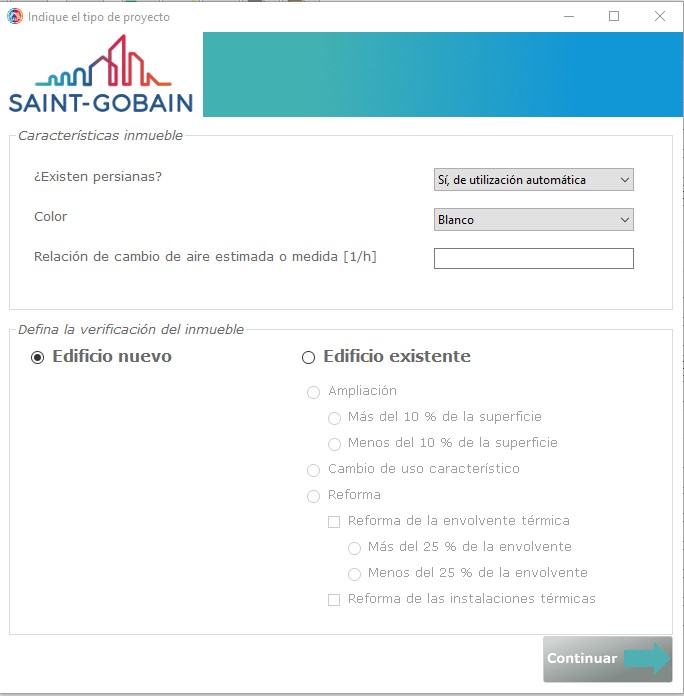

Una vez se encuentra definido el edificio en CE3X para su calificación energética, con este complemento se puede realizar un análisis del grado de cumplimiento de los requisitos del CTE a través de un sencillo asistente:

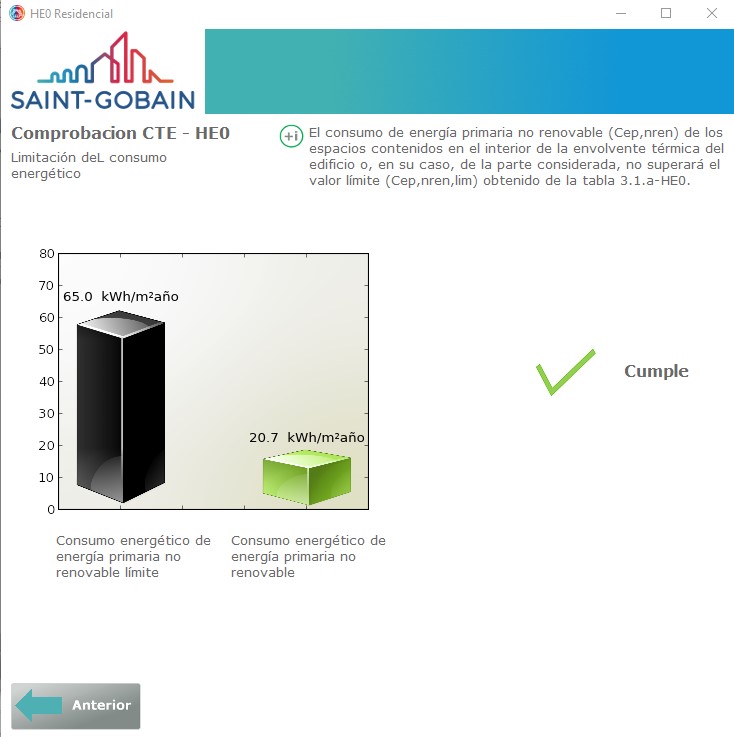

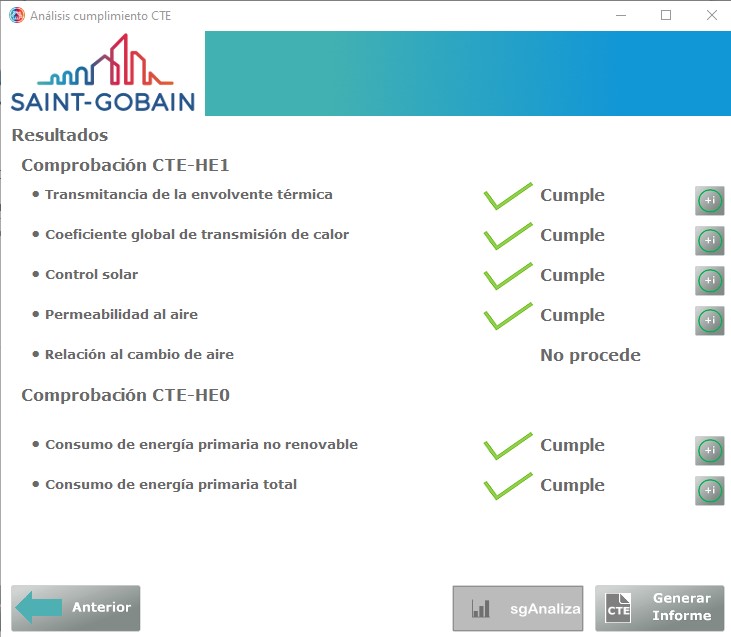

El programa devuelve los resultados del análisis en tiempo real:



Con gráficos interpretativos de todo el análisis incluyendo el análisis de la verificación de las condensaciones superficiales e intersticiales:

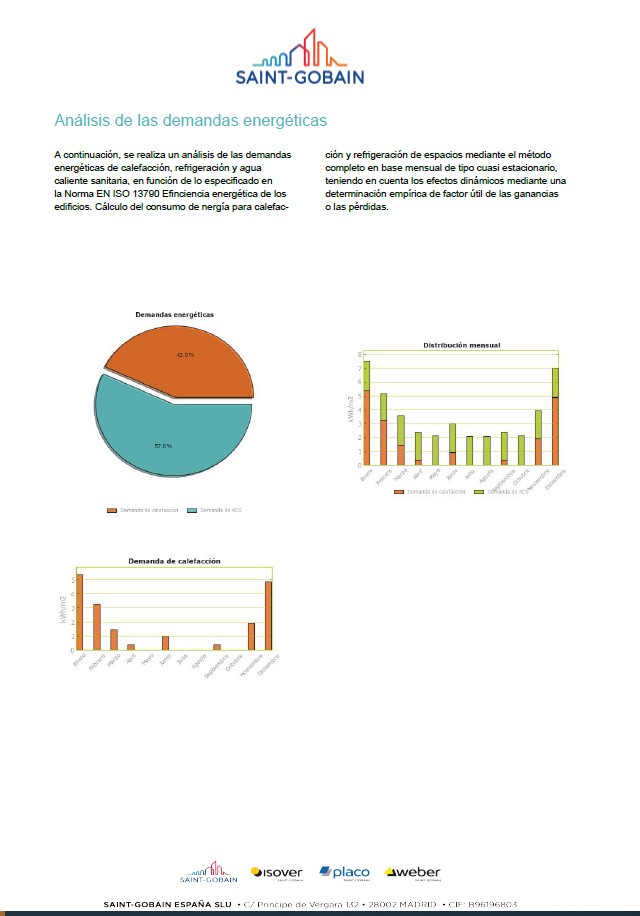

El programa, genera un completo informe con todos los cálculos realizados y el resultado de la comparación con los requisitos establecidos en el CTE.



Requisitos

  • Para que la verificación del CTE-HE sea correcta es necesario introducir la envolvente por la vía conocida
  • El número de capas máximo que se puede introducir en un cerramiento es 8. Si el número de capas con las que cuenta el cerramiento es mayor que 8, será necesario simplificar aquellas capas que no aportan de forma relevante resistencia al cerramiento.



Manual de usuario:

Manual de usuario



Historial de versiones

  • V2.3.8.0: 18/5/2022.
    • Cambio en el diseño gráfico
    • Se reduce el tiempo de simulación
    • Se implementan cachés para acelerar la obtención de resultados
    • Se permite introducir el resultados del ensayo de puerta soplante (Blower Door) para justificar el parámetro de la relación de cambio de aire
  • V2.3.8.1: 21/6/2022
    • Resuelto un problema por el que se colgaba iAnaliza cuando las ganancias a través de los huecos eran muy bajas
    • Resuelto problema por el que no se actualizaban algunas propiedades en los conjuntos de mejora.
  • V2.3.8.4: 16/8/2022
    • Resuelto problema en nuevas instalaciones
  • V2.3.9.0: 02/12/2022
    • Cálculo por el método general de las condensaciones intersticiales.
  • V2.3.9.1: 13/12/2022
    • Actualización para la compatibilidad con ipSubvenciona.
  • V2.3.9.2: 07/03/2023
    • Actualización para la compatibilidad con ipSubvenciona.
  • V2.3.9.3: 24/03/2023
    • Cambio de nombre a sgSubvenciona.
